石墨烯/AI复合材料
材料简介 Material Introduction
在目前的各类增强体中，石墨烯具有最高的强度、刚度、导热、导电和低膨胀等性能石墨烯增强铝是一类新型复合材料。本材料采用多层石墨，先用液相法制备，再通过塑性加工使多层石墨原位变为少层或单层石墨烯,获得了通常的金属基复合材料所不具备的强塑性导热导电特性等较高的综合性能，显示出巨大的应用潜力

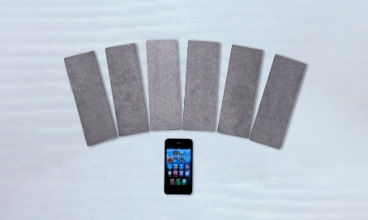

石墨烯/AI复合材料卫星高导热面板测试构件
(复合材料薄板厚度0.3mm)
解决的问题 Solve The Problem
· 石墨烯 /AI复合材料液相法制备技术
· 石墨烯 -Al界面反应控制技术;
· 石墨烯在 AI 中的分散技术。
性能特点(轧制板材) Performance Characteristics
1.8wt.%石墨烯/AI20Si | AI20Si基体 | 2A12 | |
比重(g/cm3) | 2.68~2.72 | 2.7 | 2.77 |
热膨胀系数(10-6℃-1) | 12~17 | 24 | 22.9 |
面内热导率(W/(m·°c)) | ＞165 | 122 | 120 |
弹性模量(GPa) | 85~95 | 70 | 71 |
弯曲强度(MPa) | ＞570 | 92 | -- |
屈服强度(MPa) | ＞270 | 63 | 325 |
抗拉强度(MPa) | ＞330 | 75 | 470 |
延伸率(%) | ＞3.9 | 1.6 | 20 |
电导率(IACS) | ＞58 | ＜18 | 30 |
应用领域 Application Area
卫星导热面板
航空航天结构件
高性能电缆
耐摩擦、耐腐蚀部件
![微信扫码 微信扫码 了解更多](javascript:Site.hoverQrCode("//33334990.s21i.faiusr.com/2/ABUIABACGAAgnvPDwgYojIqe-gMwoAY4oAY.jpg",this,{"tips":"请使用微信扫一扫"});){kind=link}
